Néhány kép ZozoHard kiegészítõirõl, melyek (az elsõ négy
képet leszámítva) az õ (ill./és) Apuci tervezése alapján készültek.
(Saját kivitelezésben...)
1.

2.11 MB

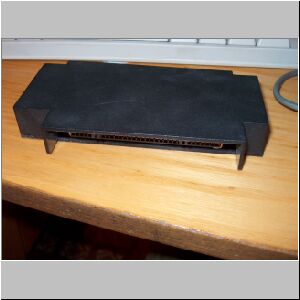

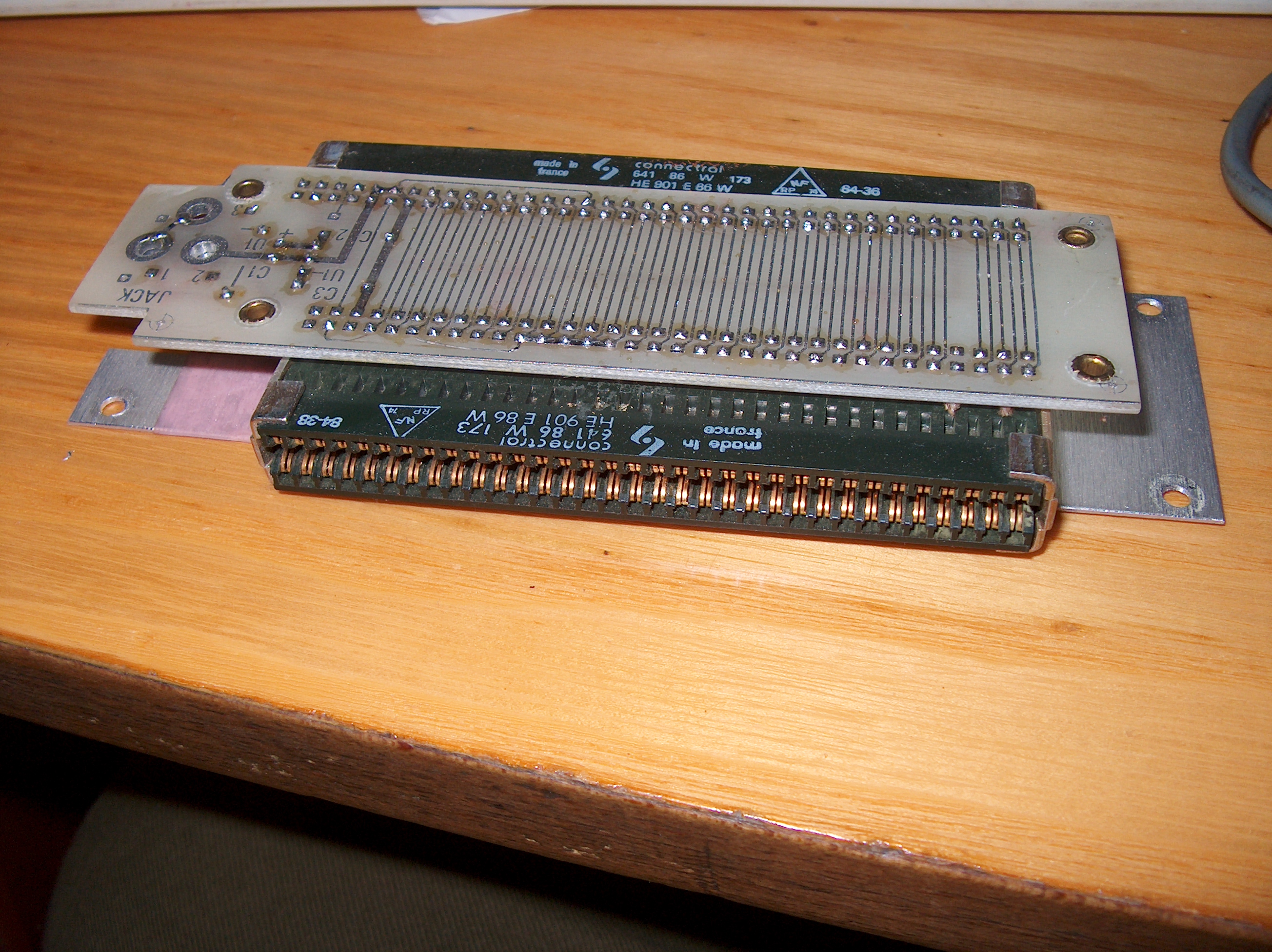

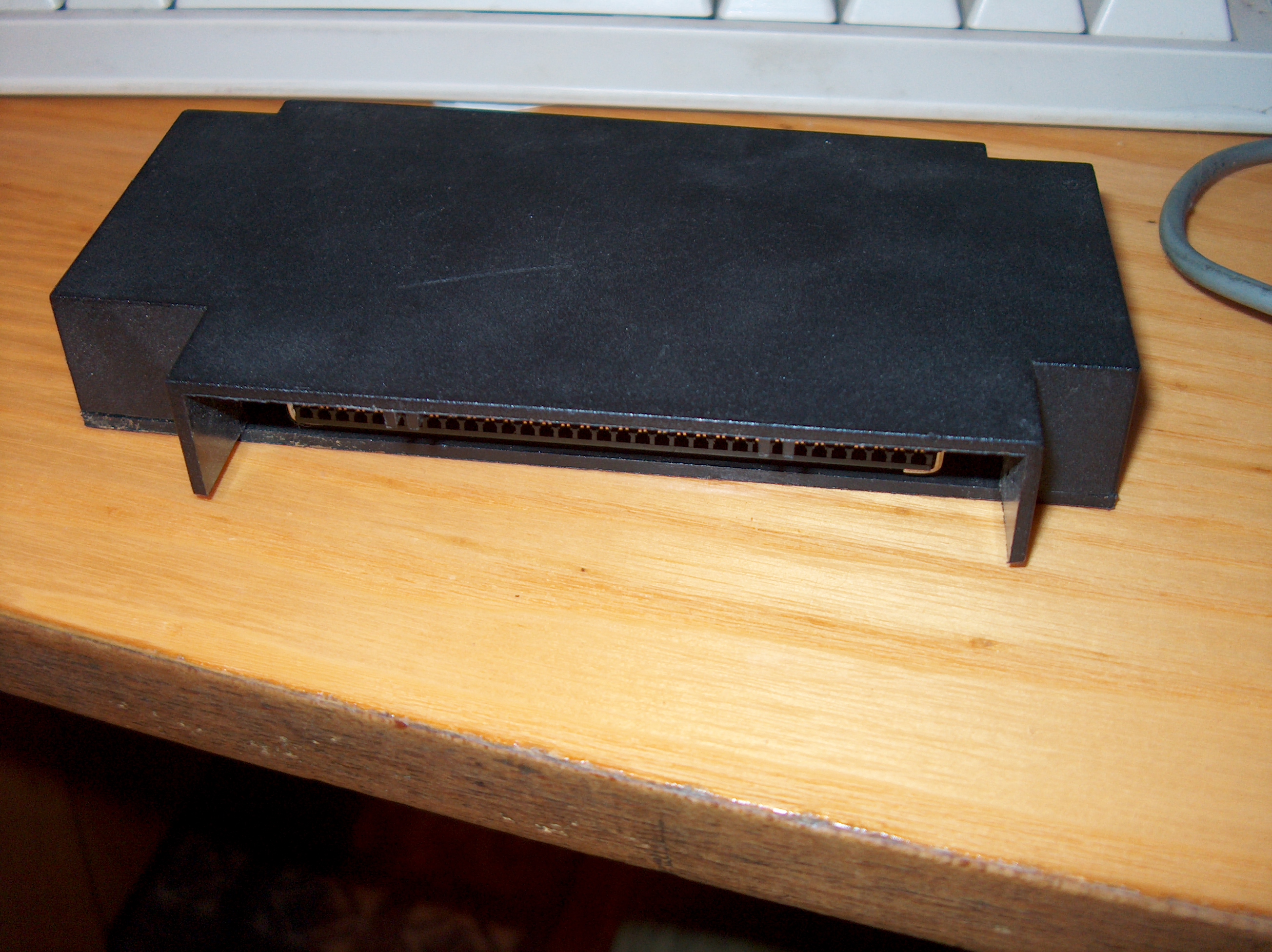

Egy "gyári" System Bus Bridge
(híd) ami pl. a (szintén "gyári")
Exdos kártya illesztésére szolgál.
2.15 MB

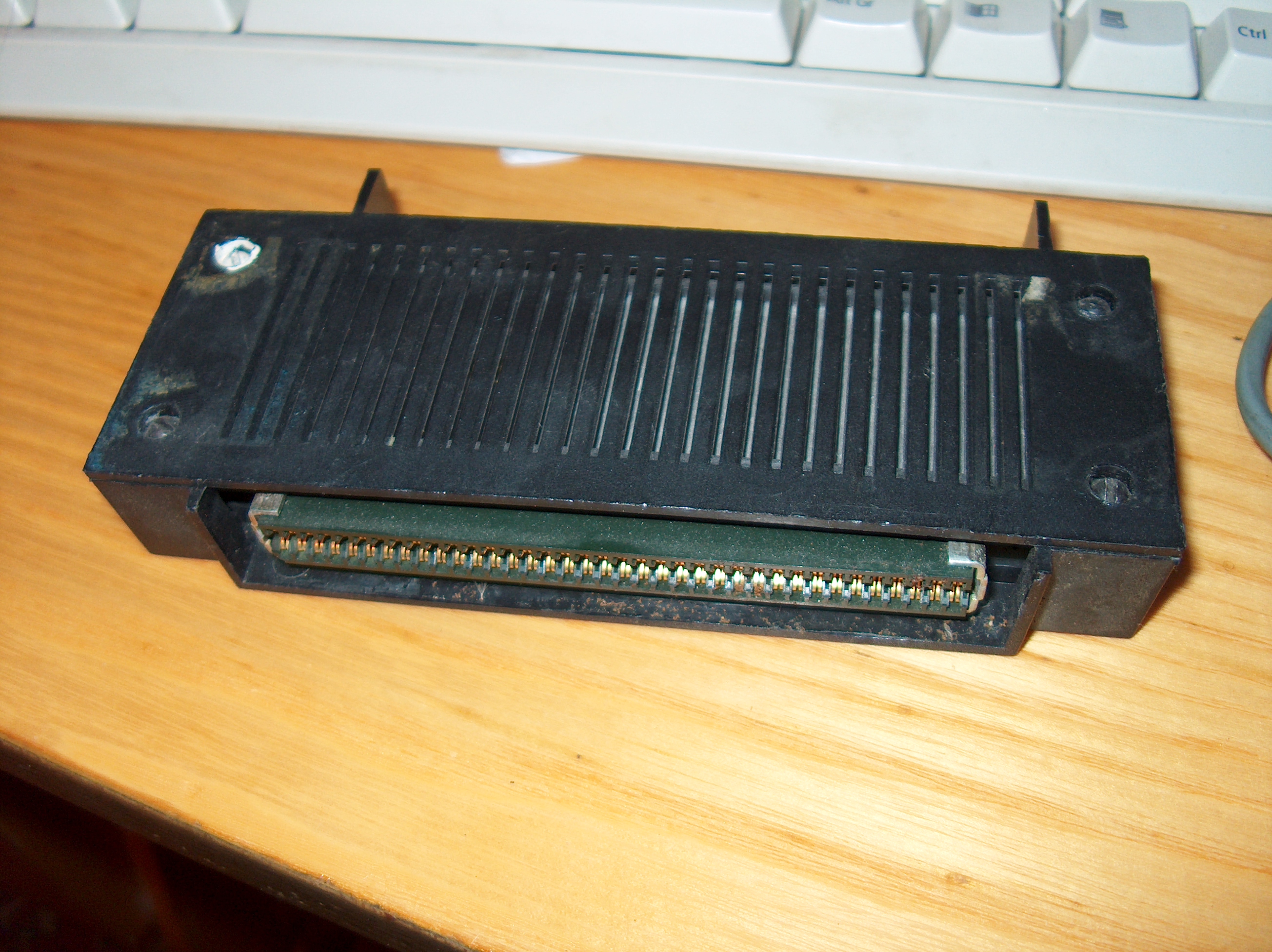

Ugyanõ a másik oldaláról. Ez a ket-
tõ (és a következõ kettõ) kép a
"kivétel", ami nem Zozo mûve.
2.51 MB

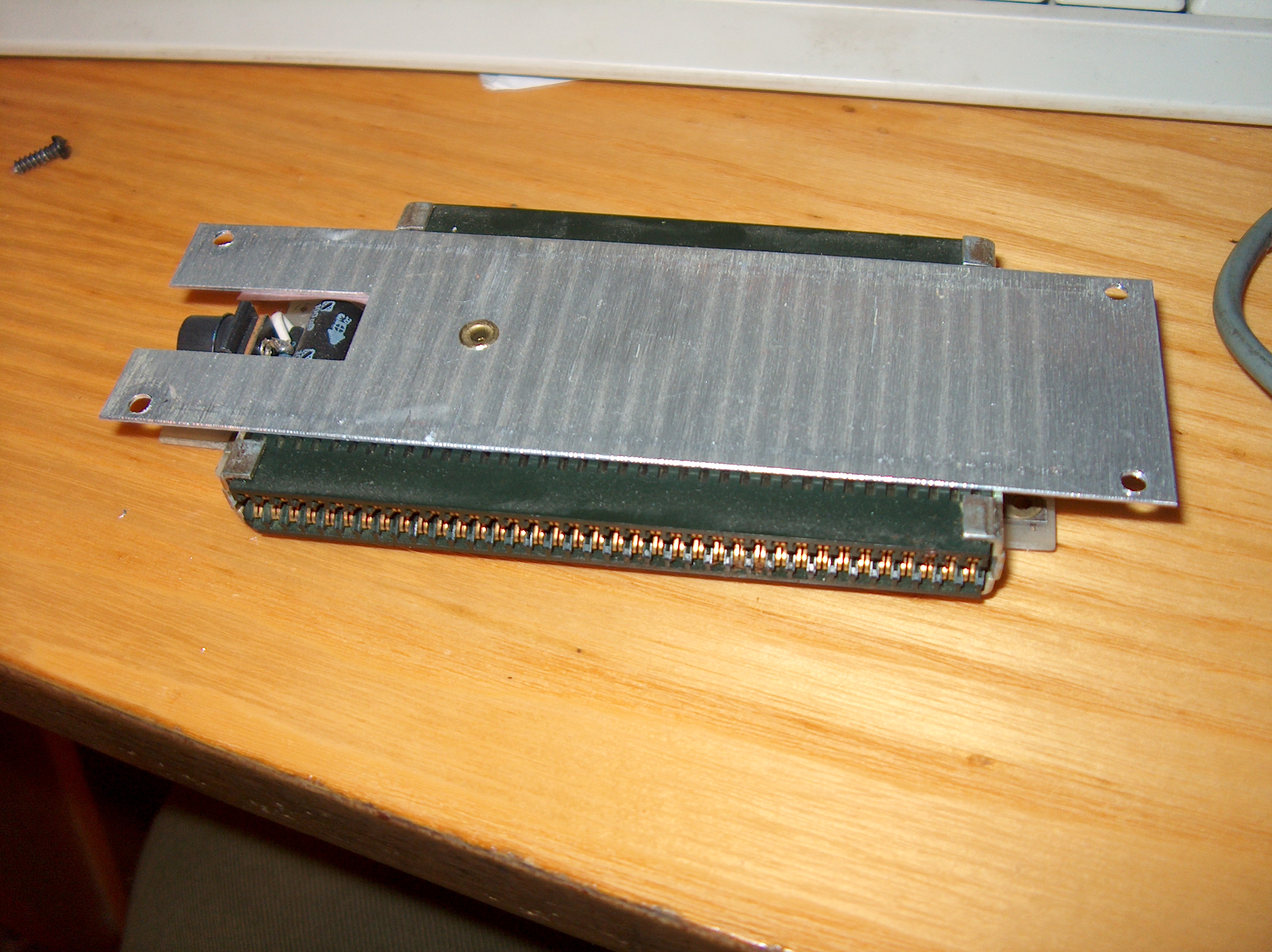

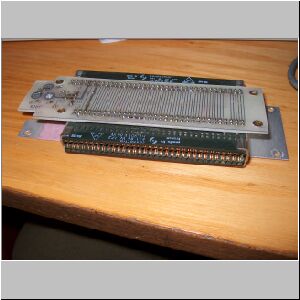

Ugyanaz
a kártya, csak "lecsupaszított" ál-
lapotban. :-)
2.18 MB

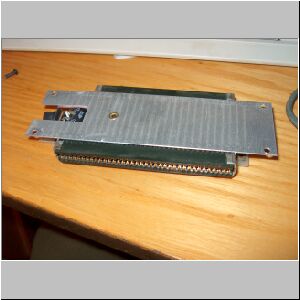

A másik oldaláról... A szürke
borítása nélkül is felismerhetõ. :-)
Ilyesmivel volt használható
a Spectrum emulator is, amit anno a
Centrumban lehetett kapni. (Külön
pénzért... Ha emlékeztek, meg kel-
lett venni hozzá a BUS-t, mert
nem "járt" vele.:-( )
1.11 MB

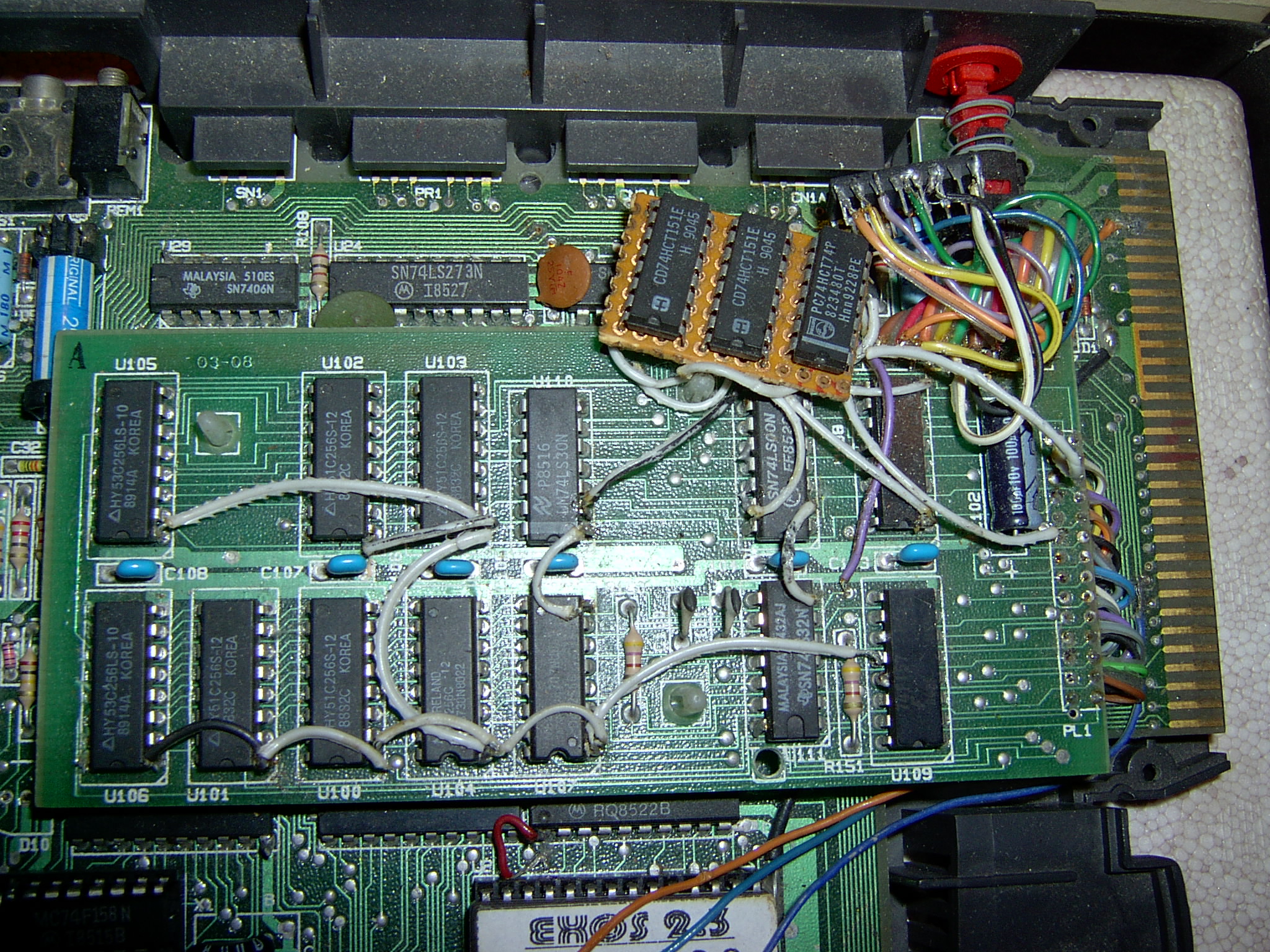

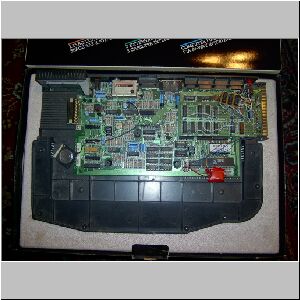

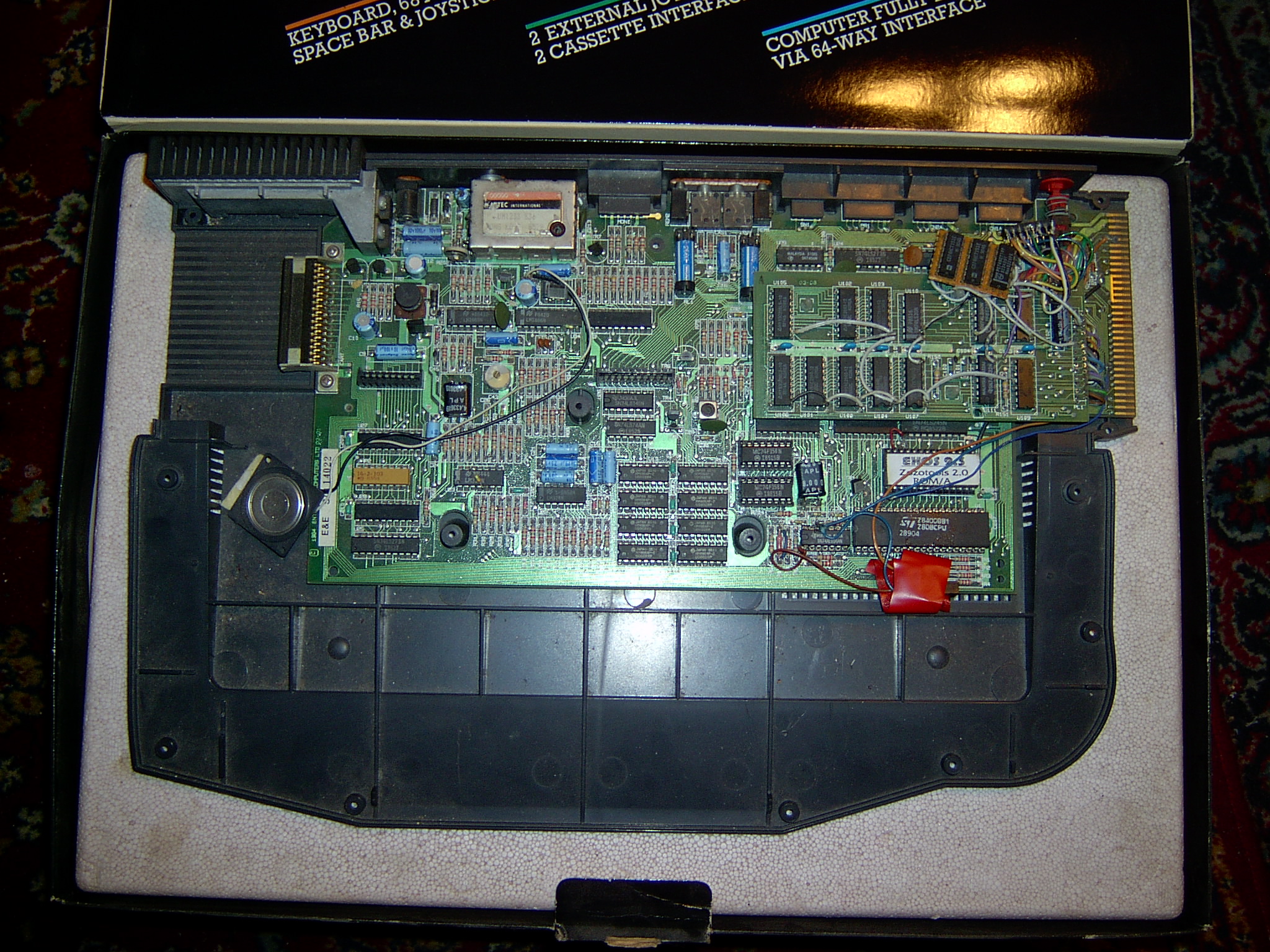

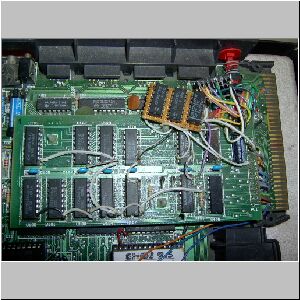

Egy 320Kb-osra bõvített Turbó EP.
(7.12Mhz) Látszik a kicserélt Z80,
EXOS 2.3, a felsõ panelen kicserélt
64K 256K-ra, ahhoz tartoznak a pici
barna panelen a kiegészítõ IC-k.
Látszik még a Cartridge 128KB-osra
bõvítéséhez szükséges plusz IC
(Színes drótokon a levegõben.) :-)
1.15 MB

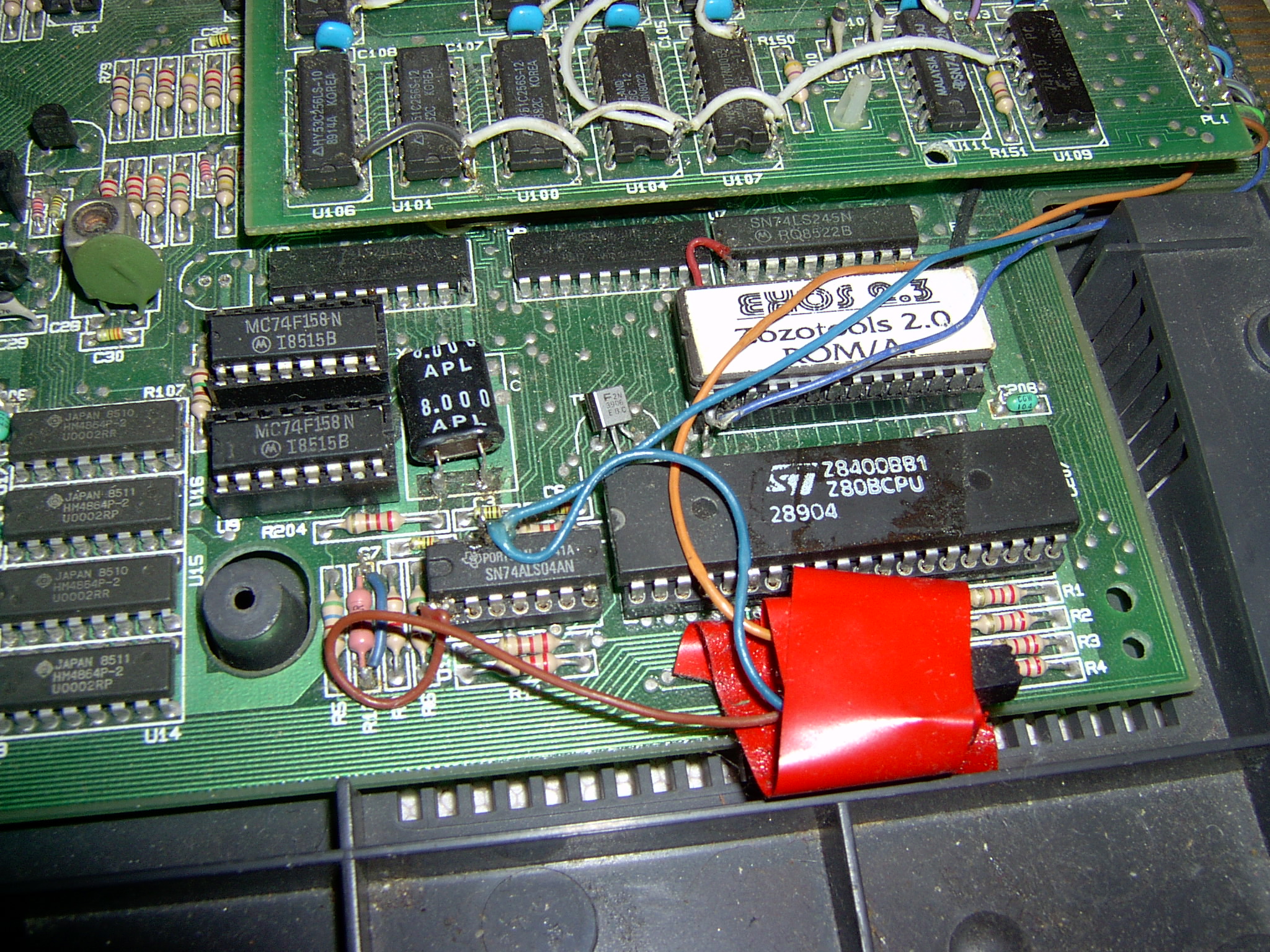

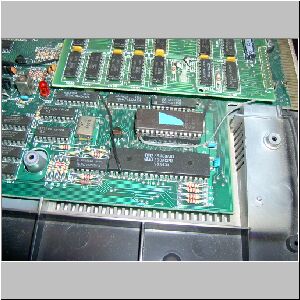

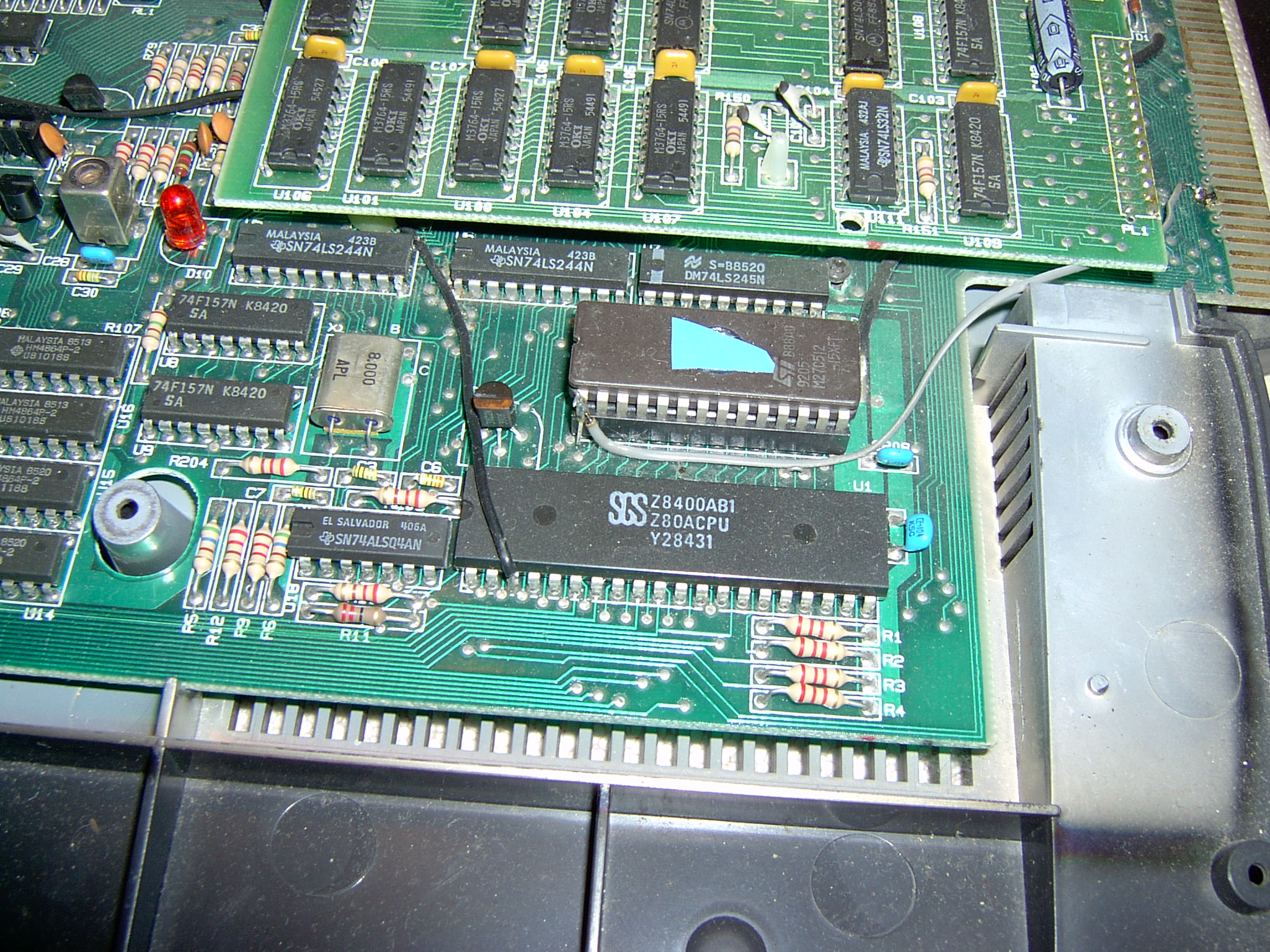

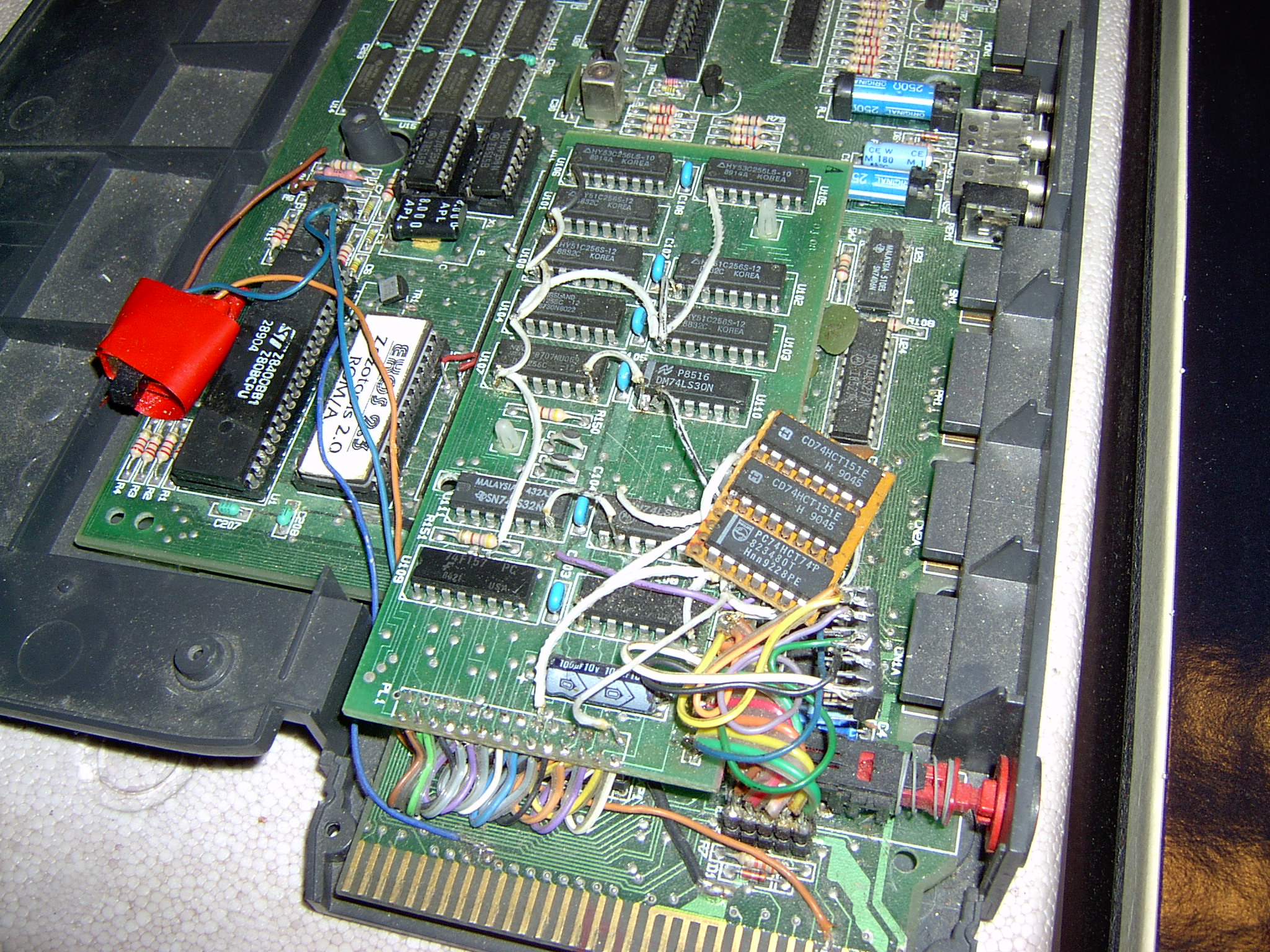

Ugyanõ zoom-olva. Pár átkötés, a
Z80, a ROM, és a RAM egy része
látható. Megnyugtatásul:
Ebbõl a "dzsumbujból" SEMMI nem
látszik, mikor a gép össze van
csavarozva! :-) Csak az elõnyei,
de az a képernyõn! :-) Zozo 5leteit
rendszerint ez a törvény kísérte. :-)
1.11 MB

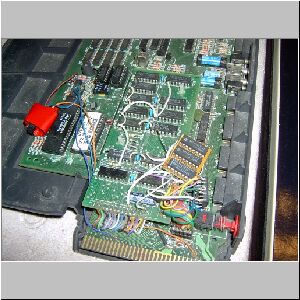

Ugyanaz a gép. Igazából célszerû
lenne egy új Ep alaplapot tervezni,
a "logó" alkatrészek elkerülésére.
1.13 MB
A "mûködéssel" nincs gond, de a
sok forrasztás hibalehetõség,
és a "látvány" sem ideális. :-)
1.06 MB

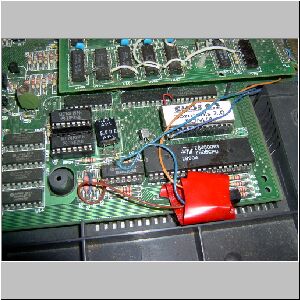

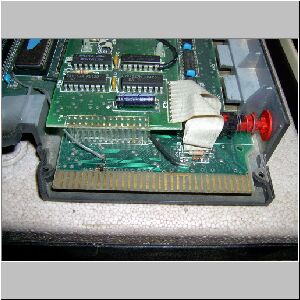

Egy eredeti EP, EXOS 2.3-al, a ké-
pen látszik a 64KB-os EPROM be-
szereléséhez szükséges átalakítás.
1.11 MB
Ugyanaz a gép. A ROM közelebrõl.
1.09 MB

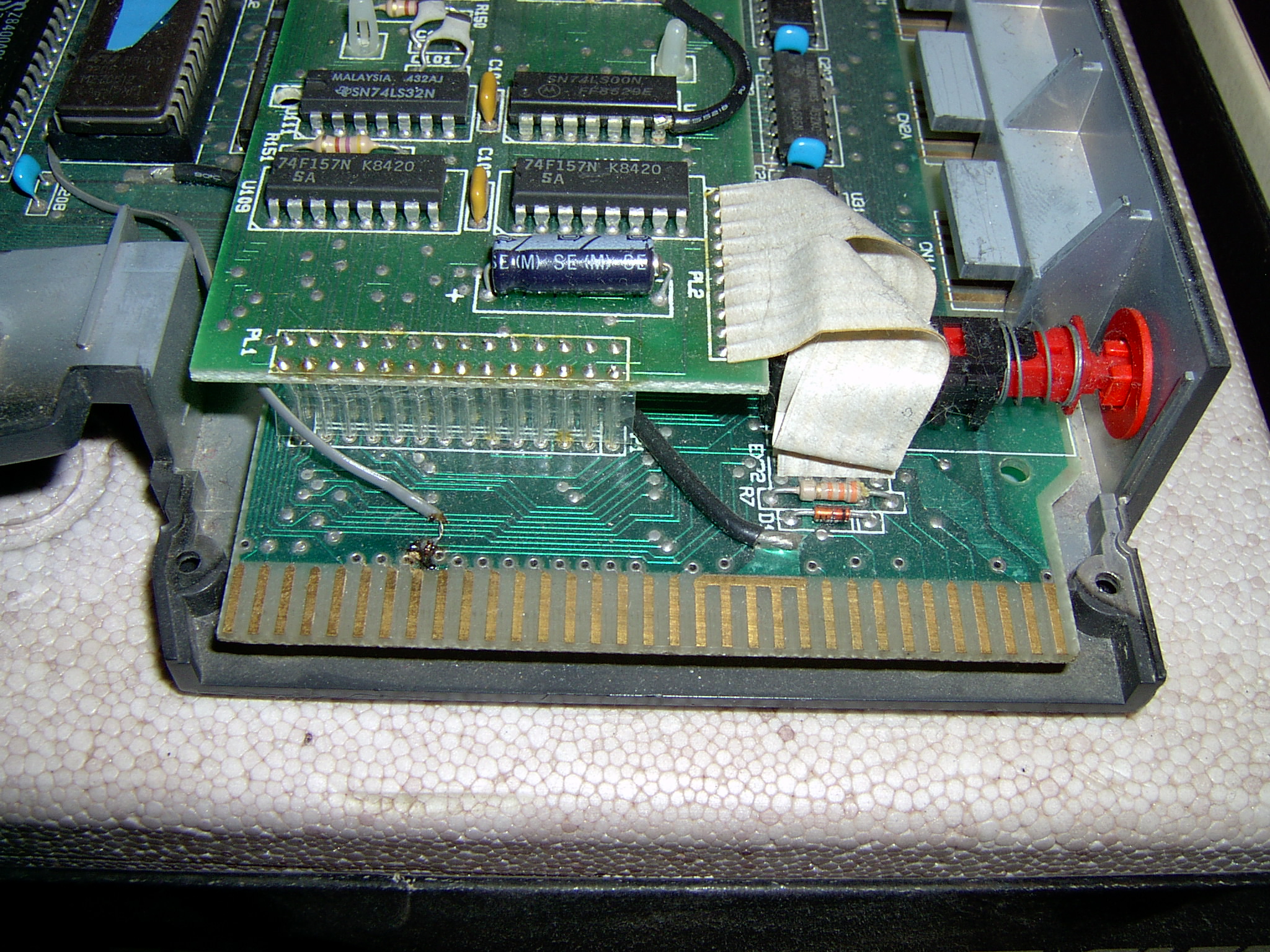

A Reset-gomb és környéke.
1.12 MB

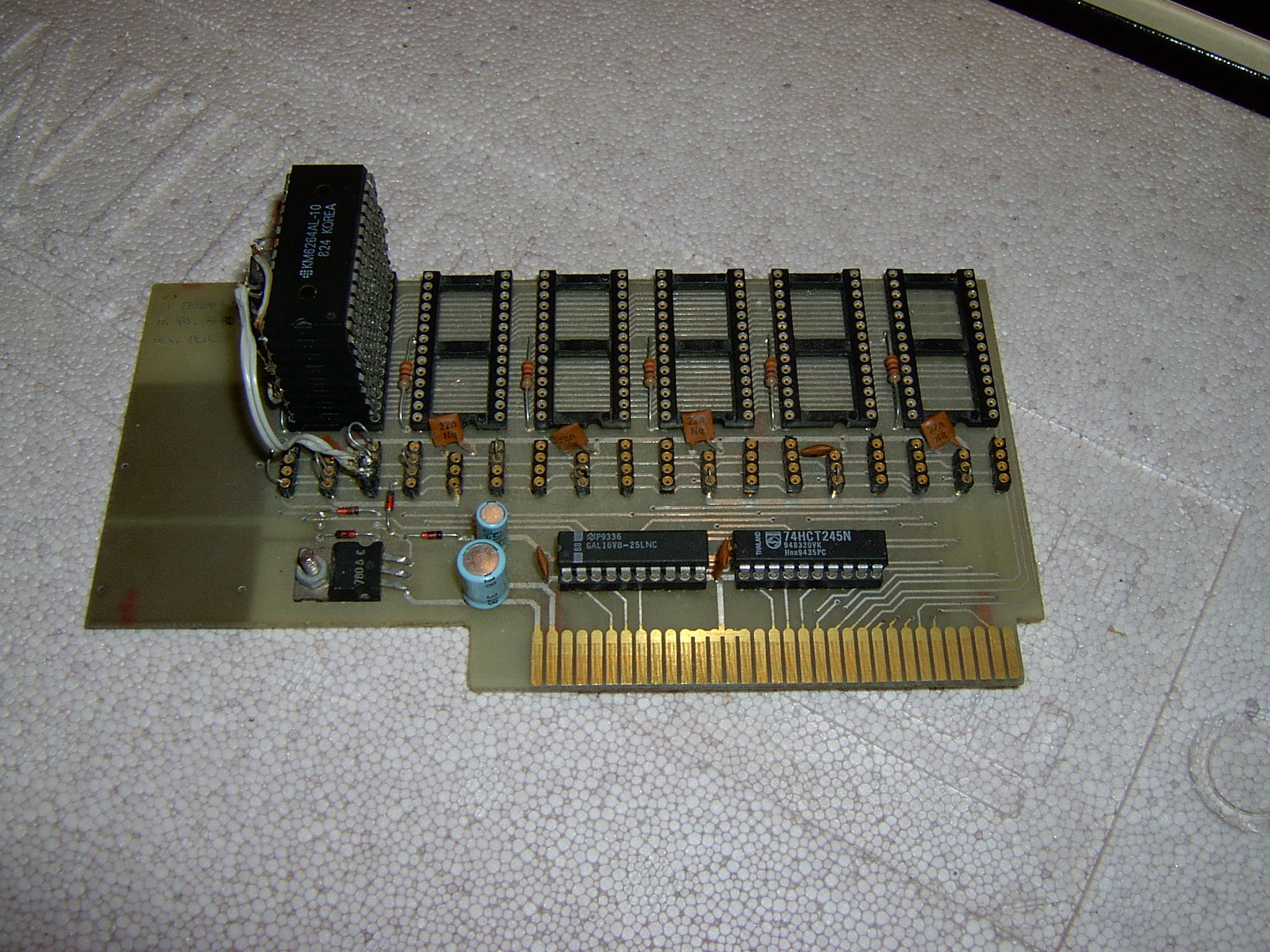

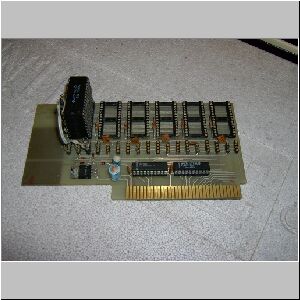

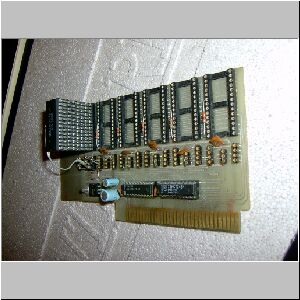

Mészáros féle EPROM-SRAM kártya...
1.05 MB

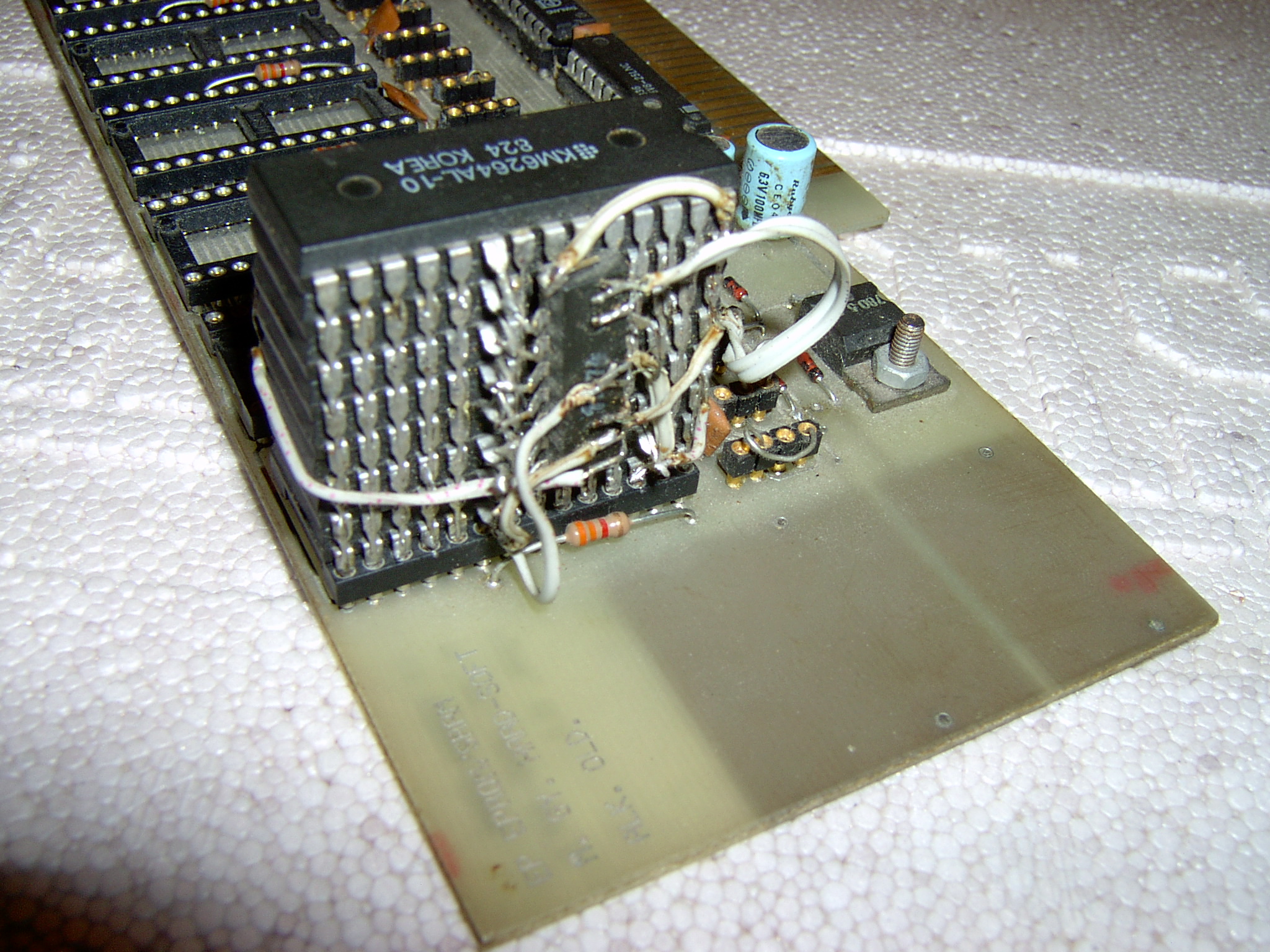

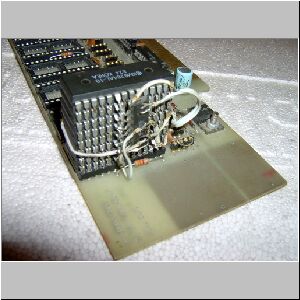

...Zozo féle emeletes SRAM-mal :-)
Egy panelban talált 8 db 8KB-os
SRAM IC-t azt építette össze egy
64KB-ossá :-)
1.15 MB
Egyszerû és nagyszerû, csupán a
kártya aerodinamikai paraméterei
hagynak némi kívánni valót maguk
után... :-)
1.12 MB

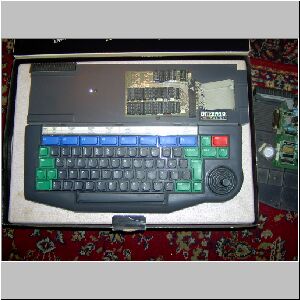

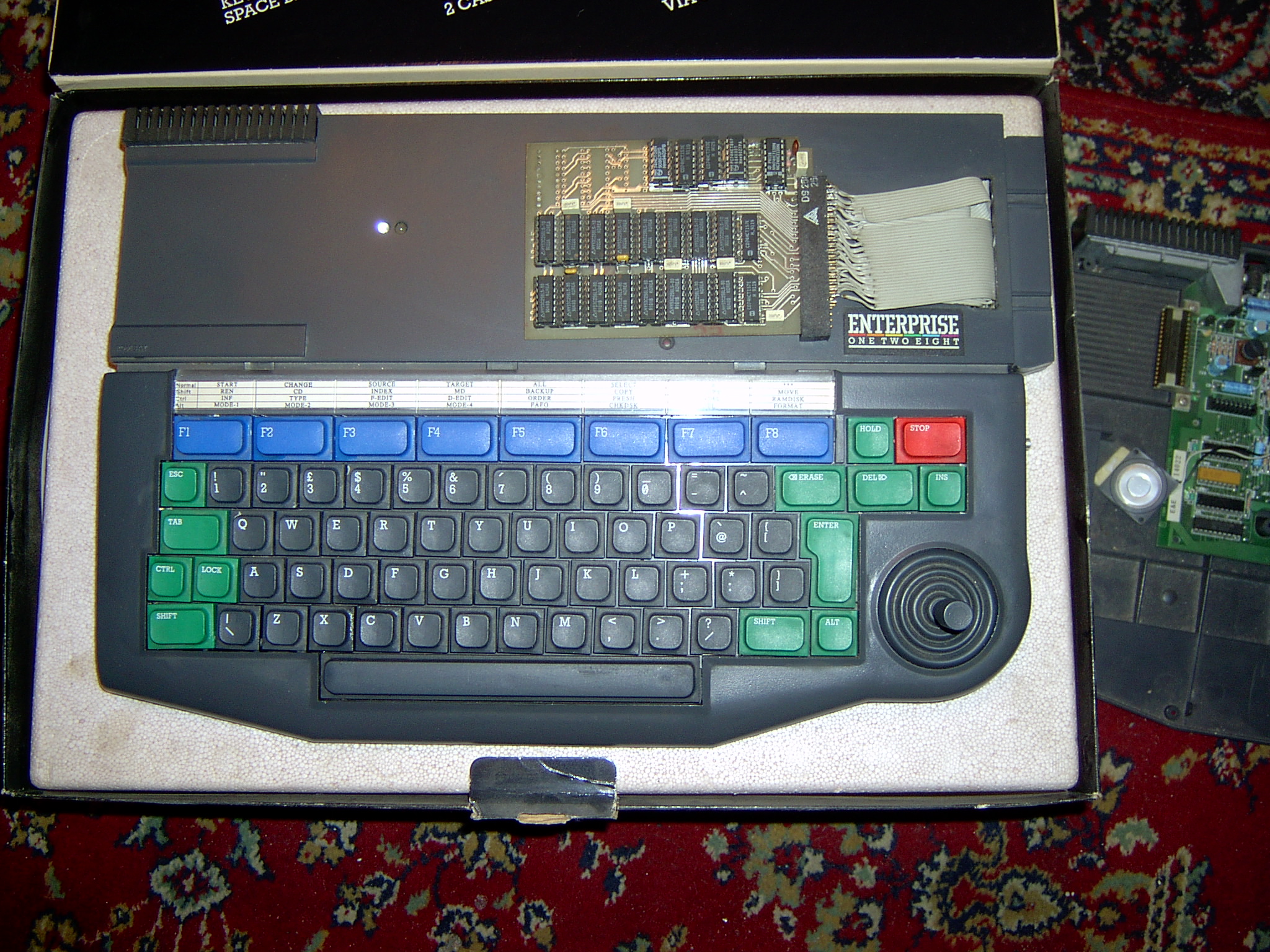

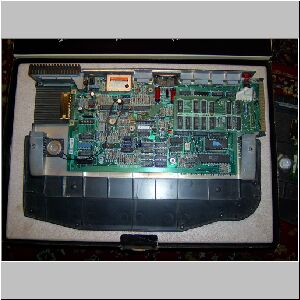

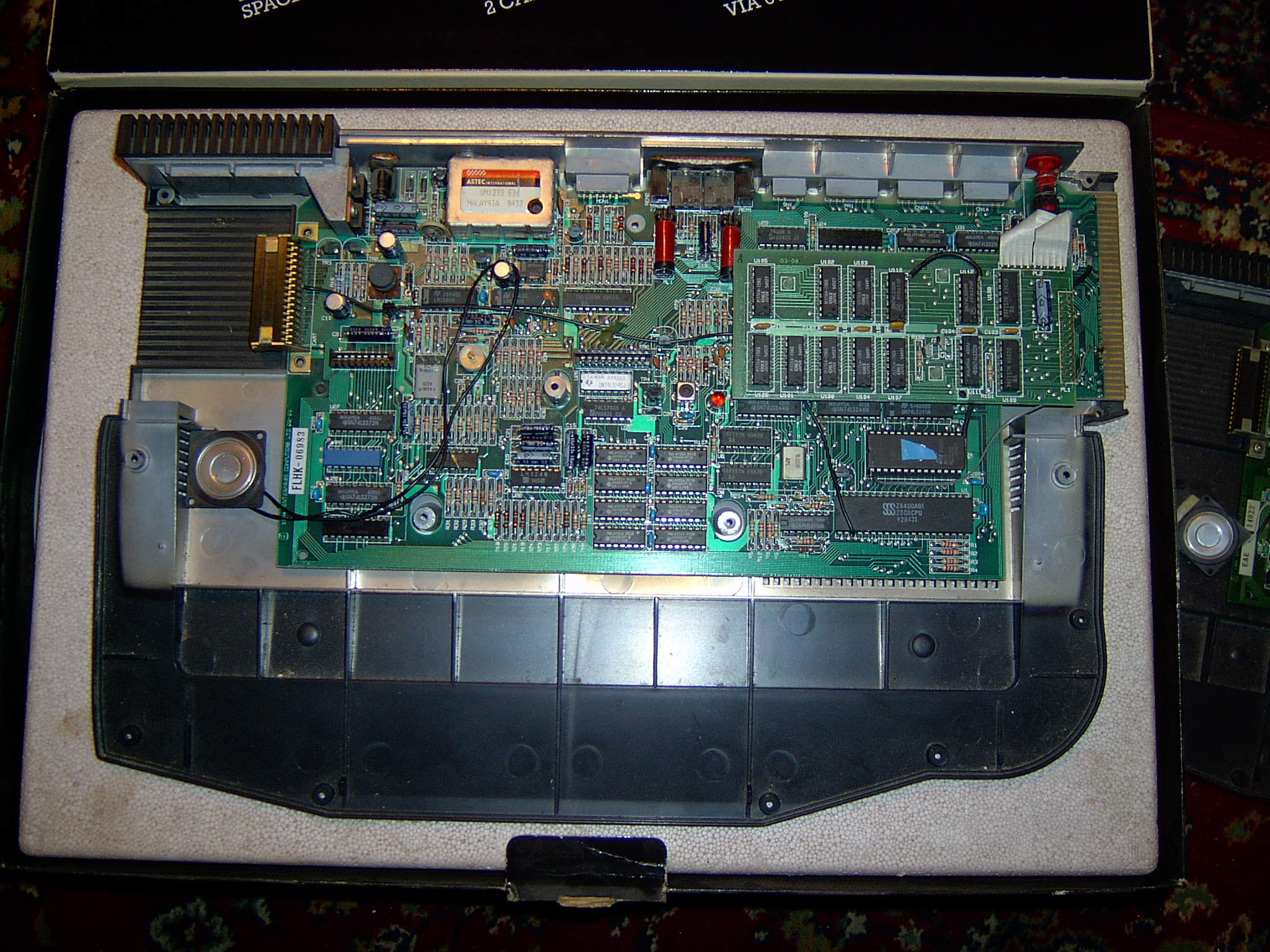

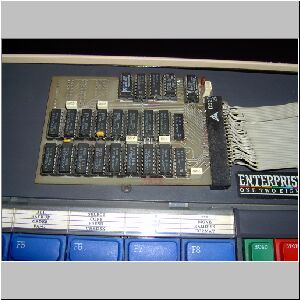

Zozo saját EP-je. Látható a
+512K-s bõvítõ kártya, ami a gépen
kívül kapott helyet szalagkábellel
kivezetve.
1.09 MB

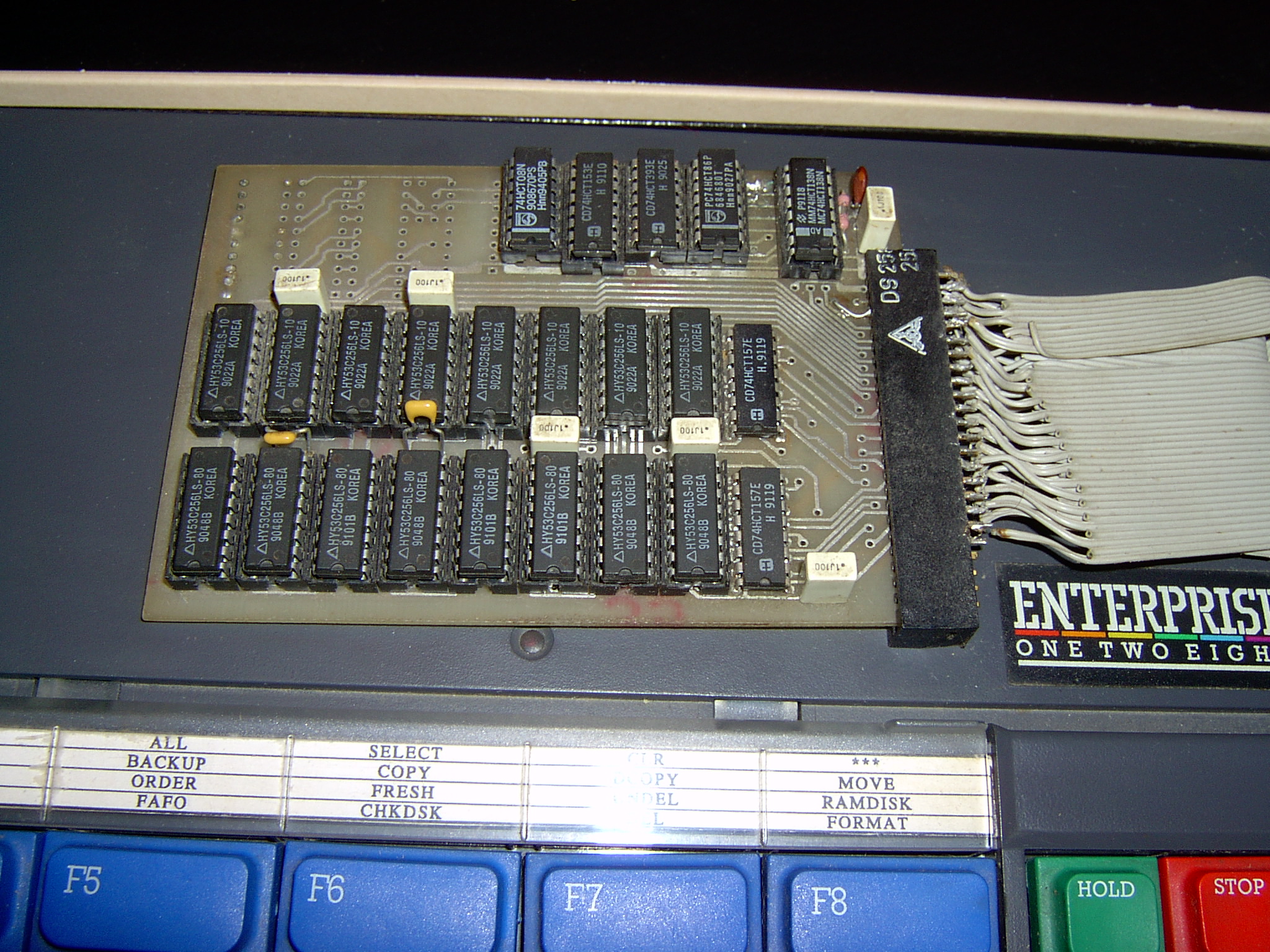

Ugyanaz közelebbrõl.
1.15 MB

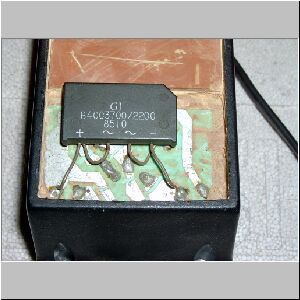

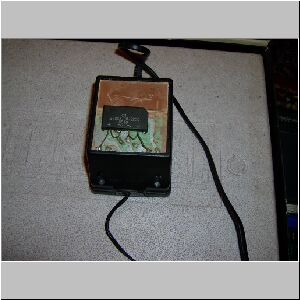

Döglött egyenírányítójó EP táp...
1.12 MB

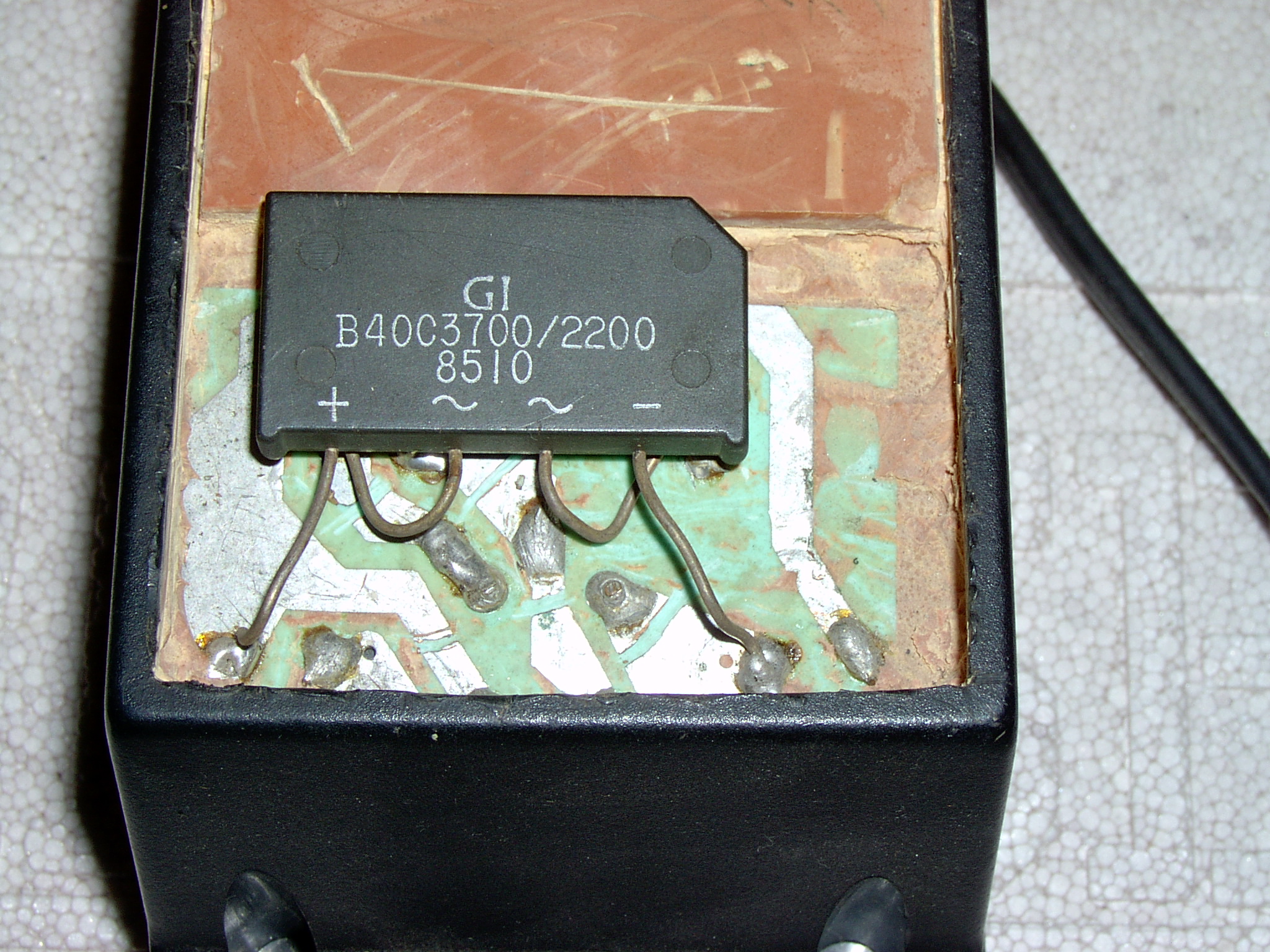

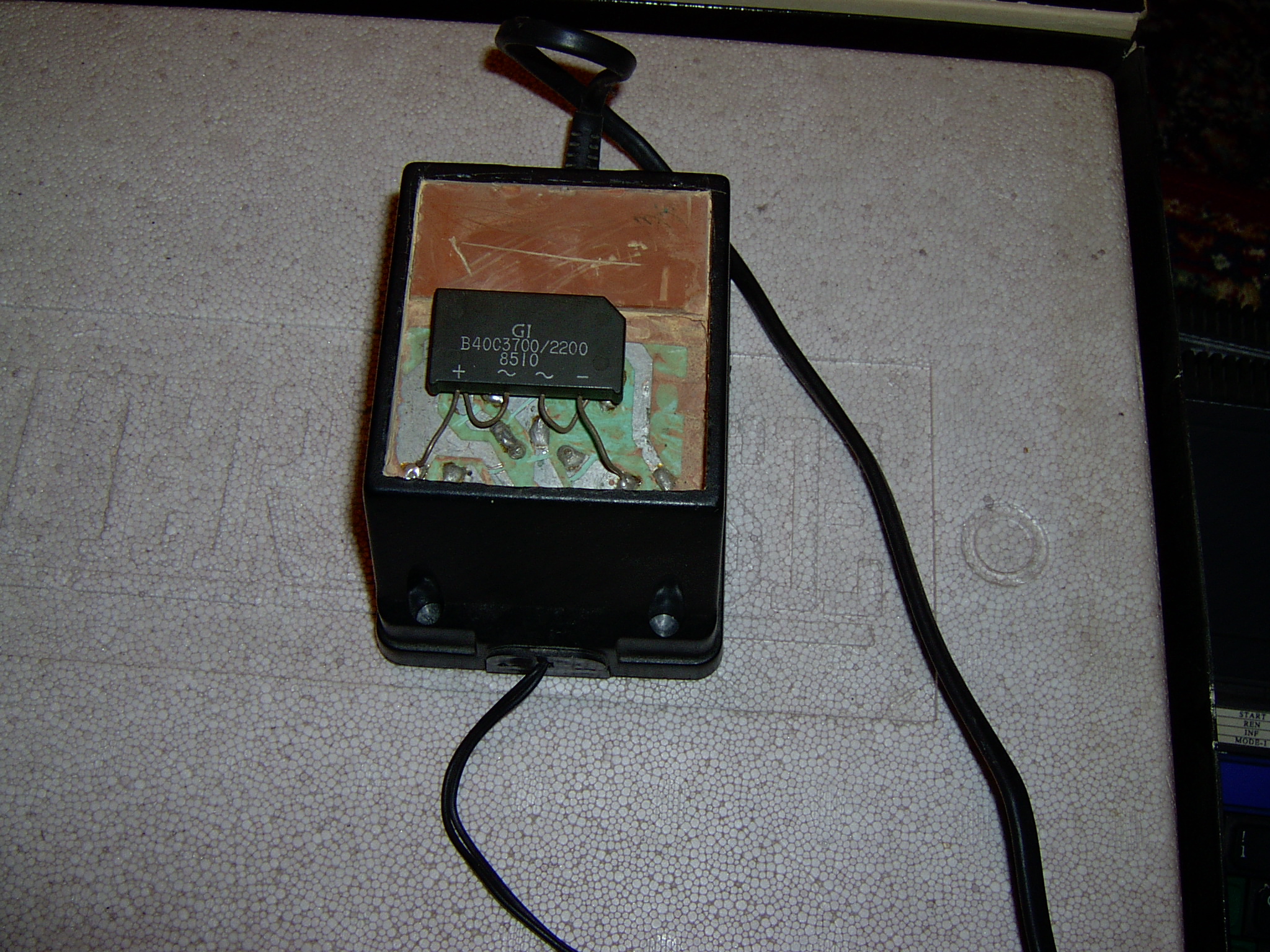

...javítva 3A-s egyenírányítóval! :-)
1.05 MB

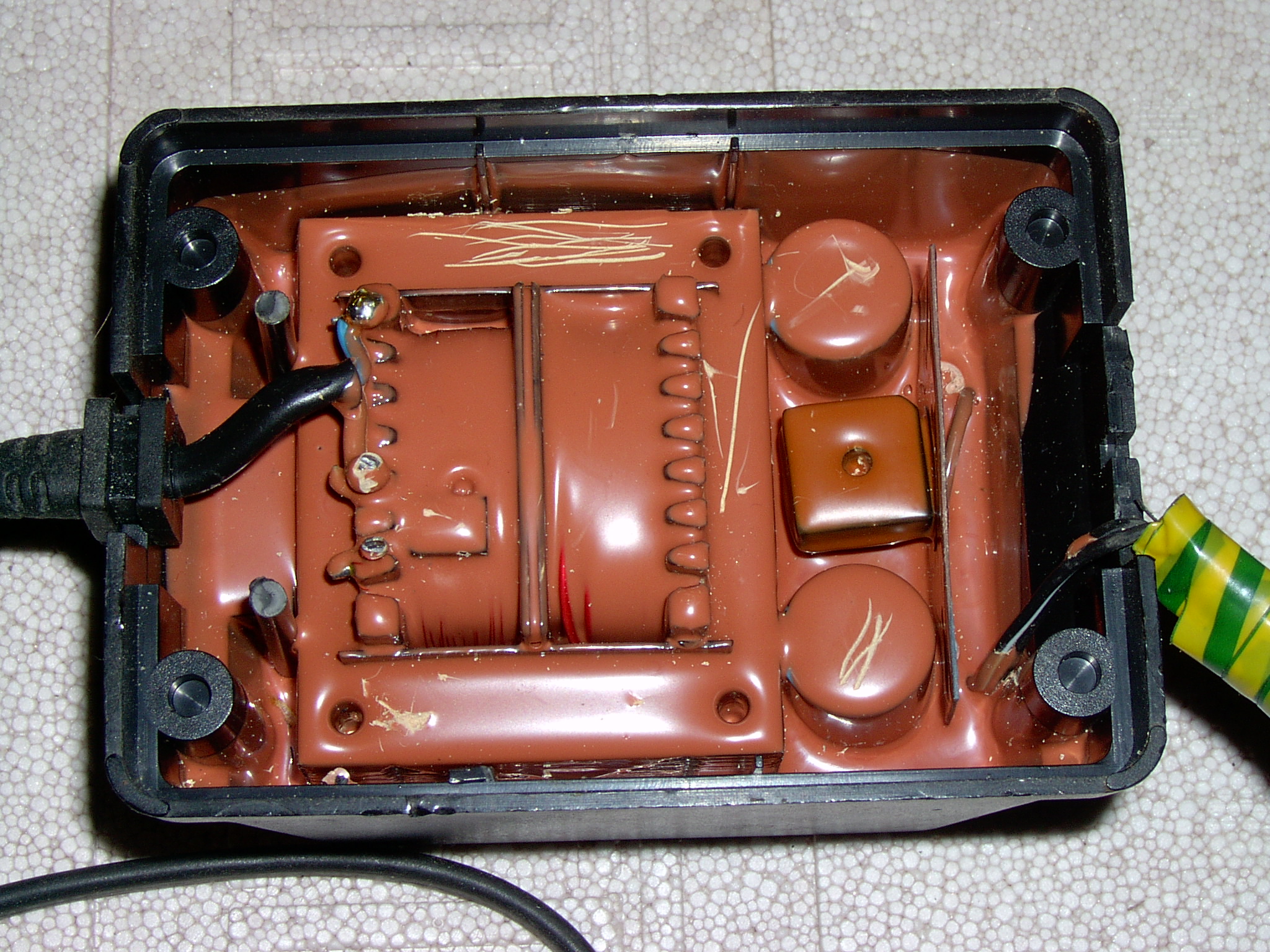

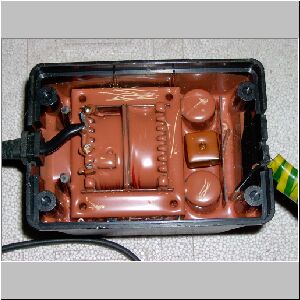

A táp belseje ilyen trutyival van ki-
öntve, így hagyományosan javít-
hatatlan (lenne... :-) )
1.12 MB

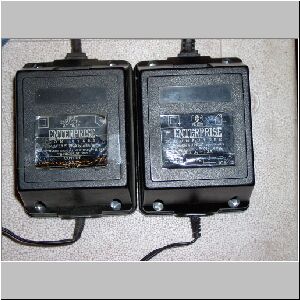

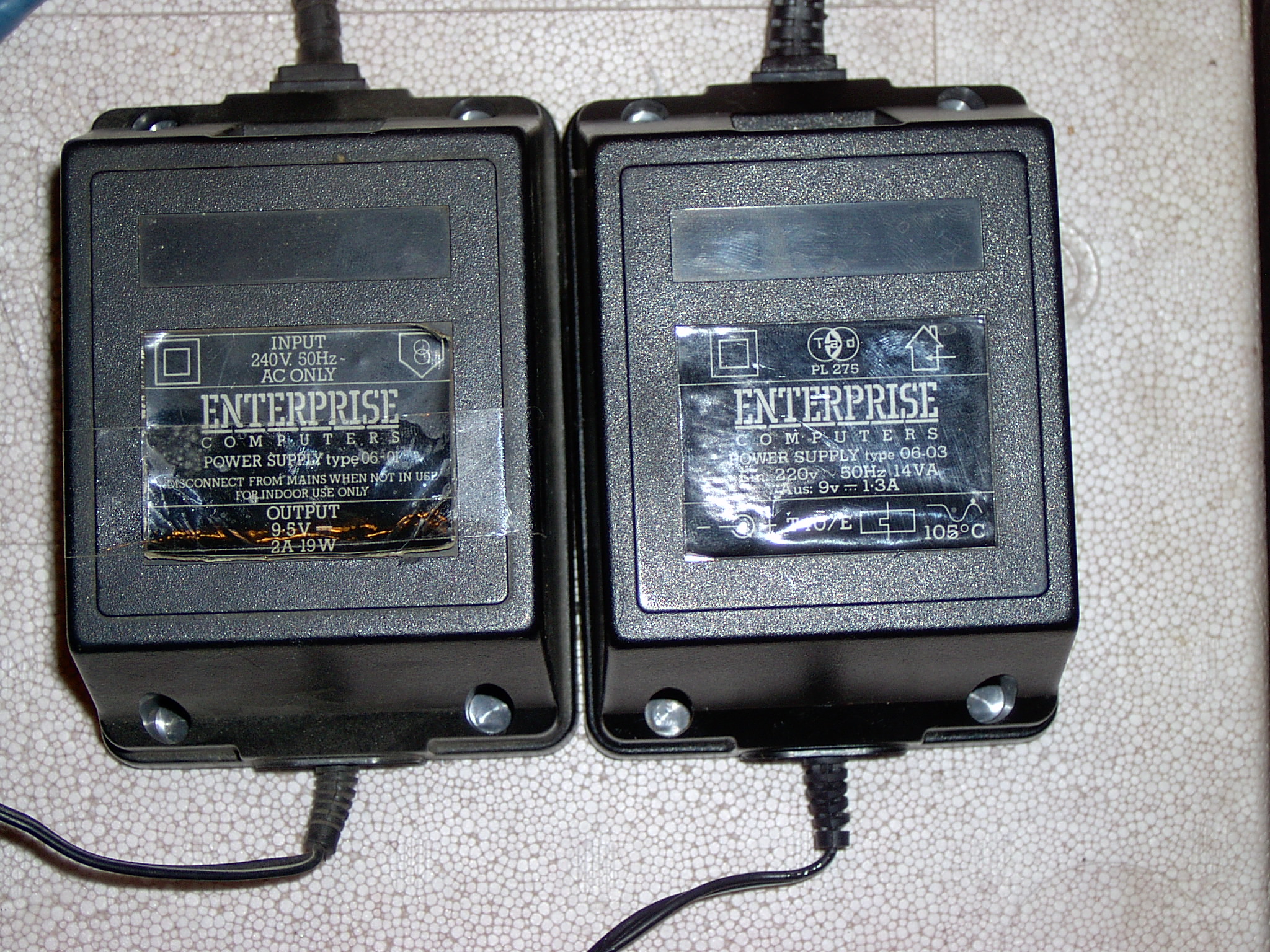

Kétféle EP táp, (!) a bal oldali 2A-s
az angol gépekhez járt, a jobb ol-
dali 1.3-s a németekhez.
1.09 MB

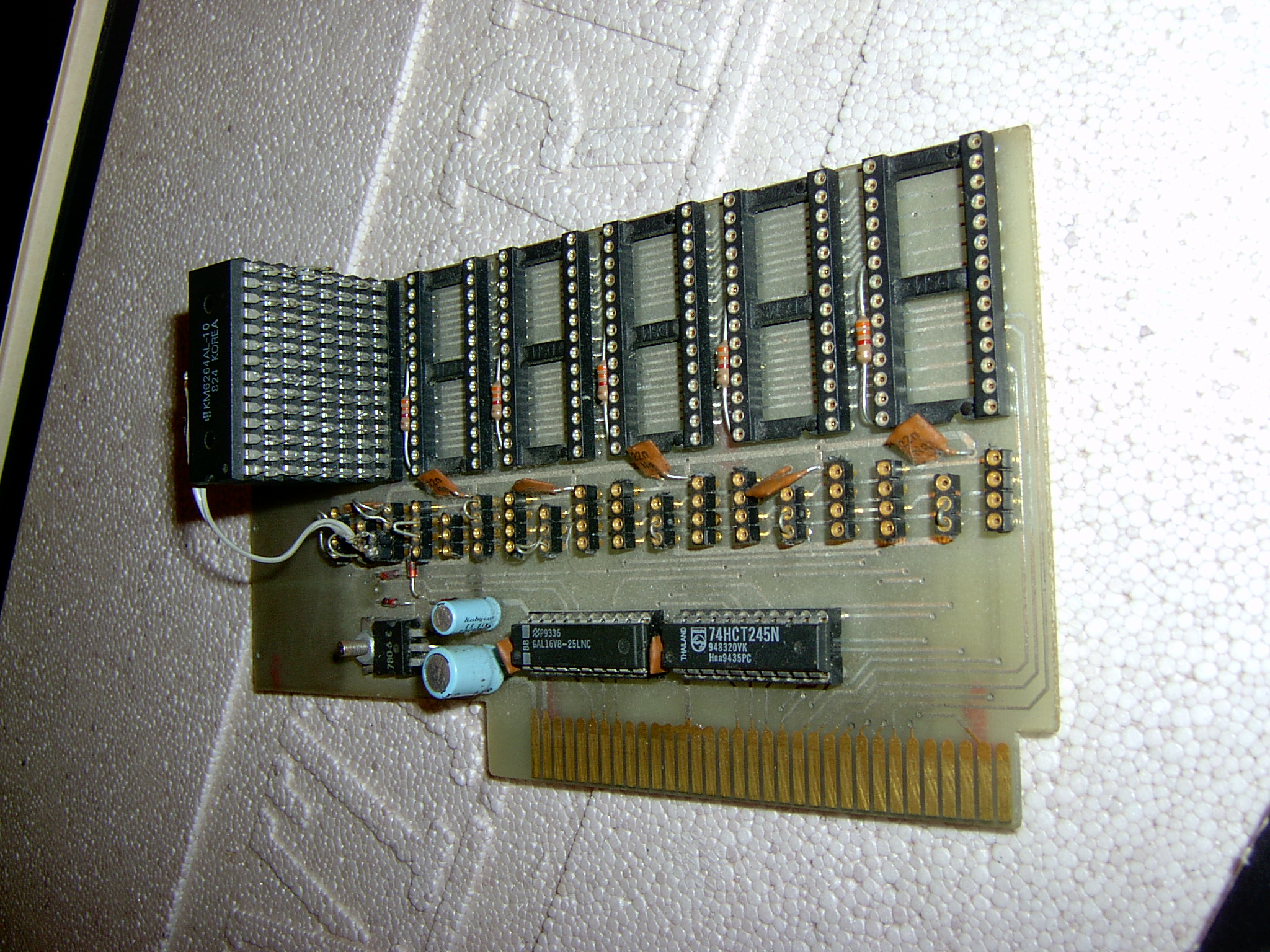

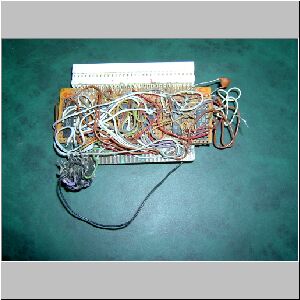

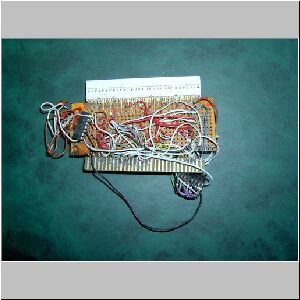

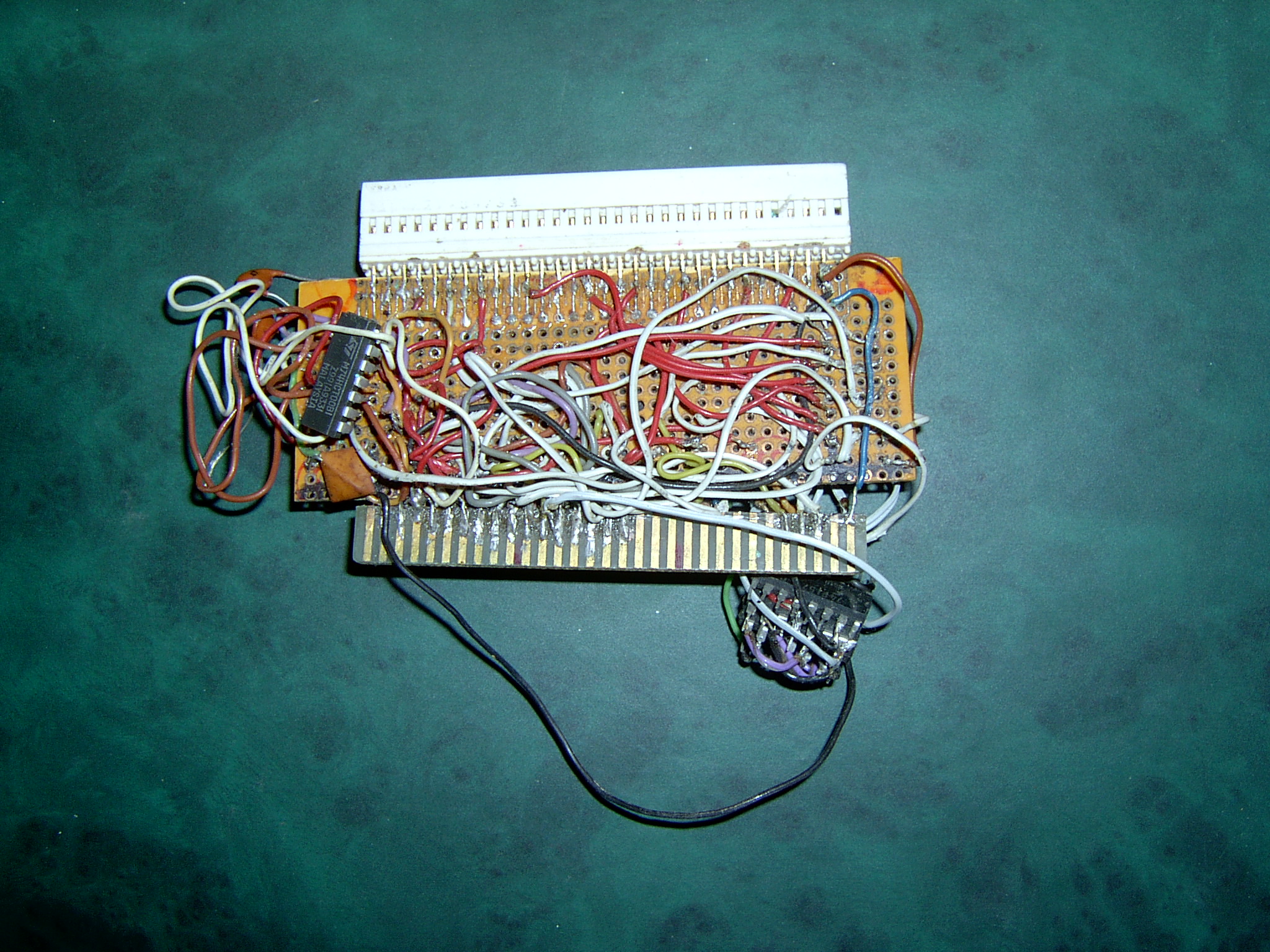

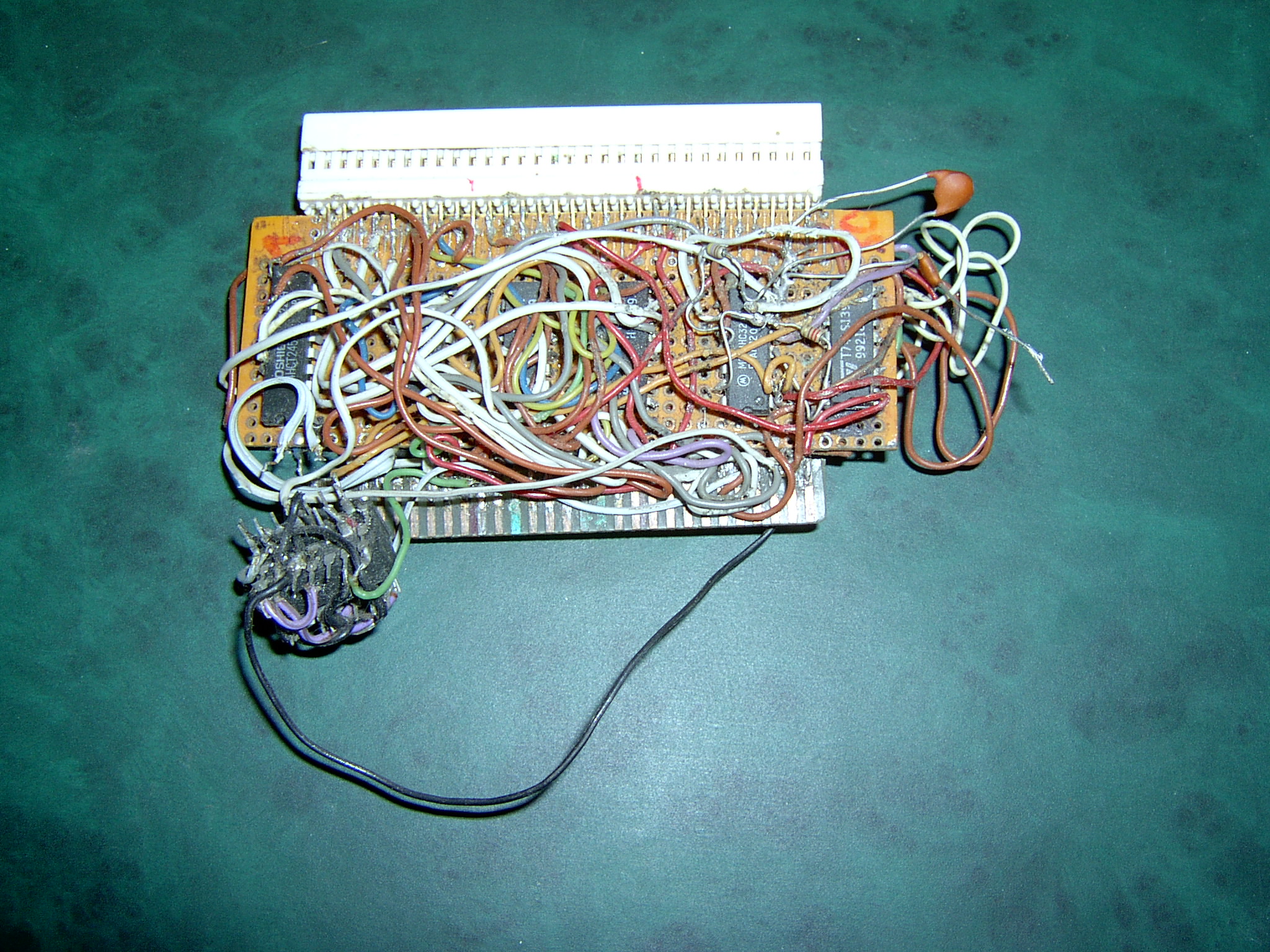

1MB-os SIMM RAM illesztõ
prototípusa :-) "Kicsit" sok a drót,
de tényleg mûködik! :-)
1.05 MB
 Másik nézetbõl is sok a drót rajta...
:-) Ebben (is) az a bosszantó, ha
meglazul (elereszt) egy forrasztás.
Mire megtalálja az ember,hol a hi-
ba... :-) Ok, PROTOTIPUS, és tény-
leg megy, ha minden a helyén van!
1.15 MB

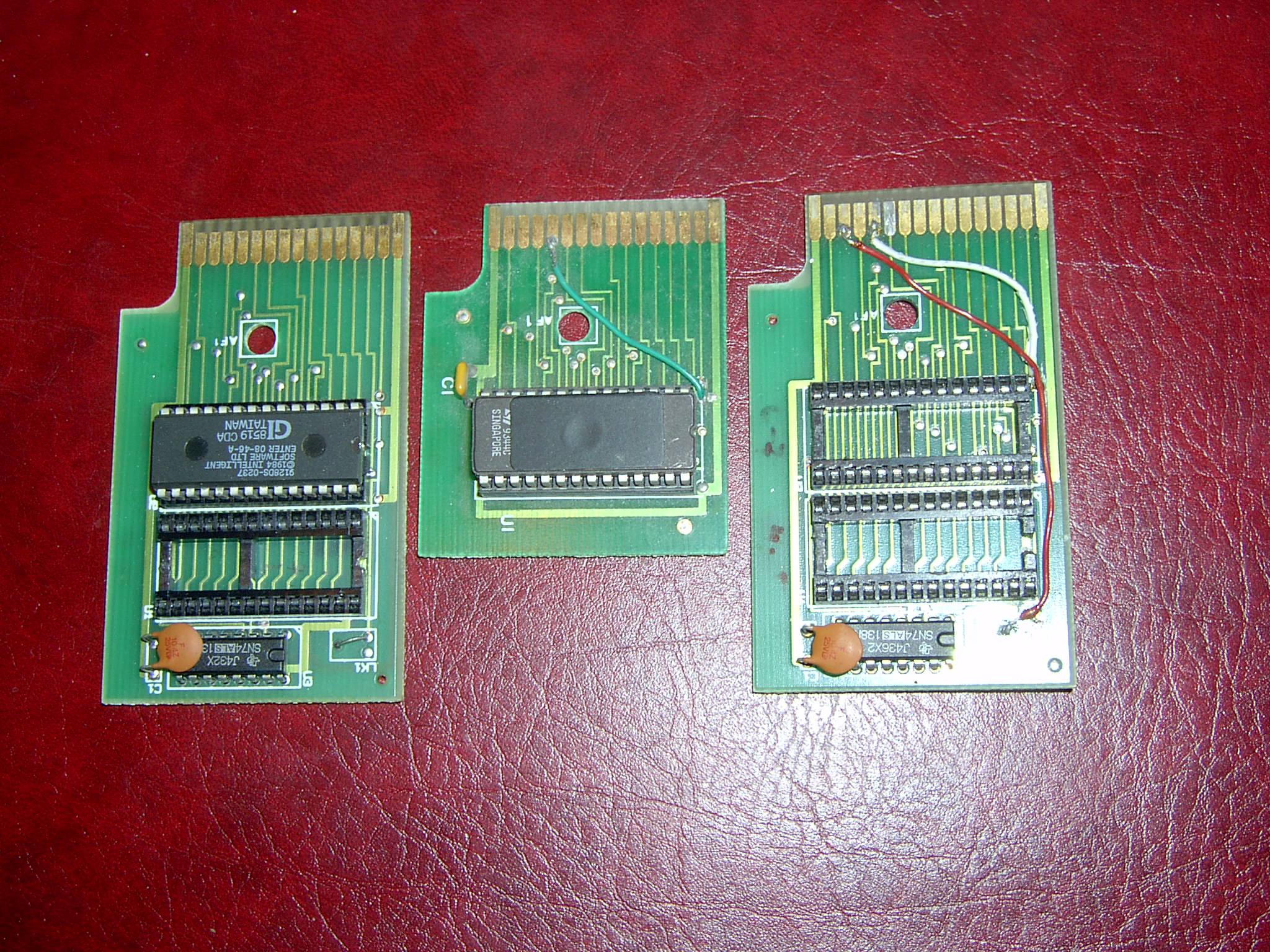

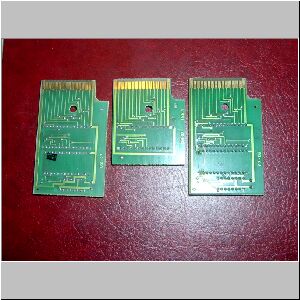

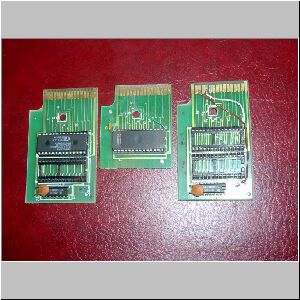

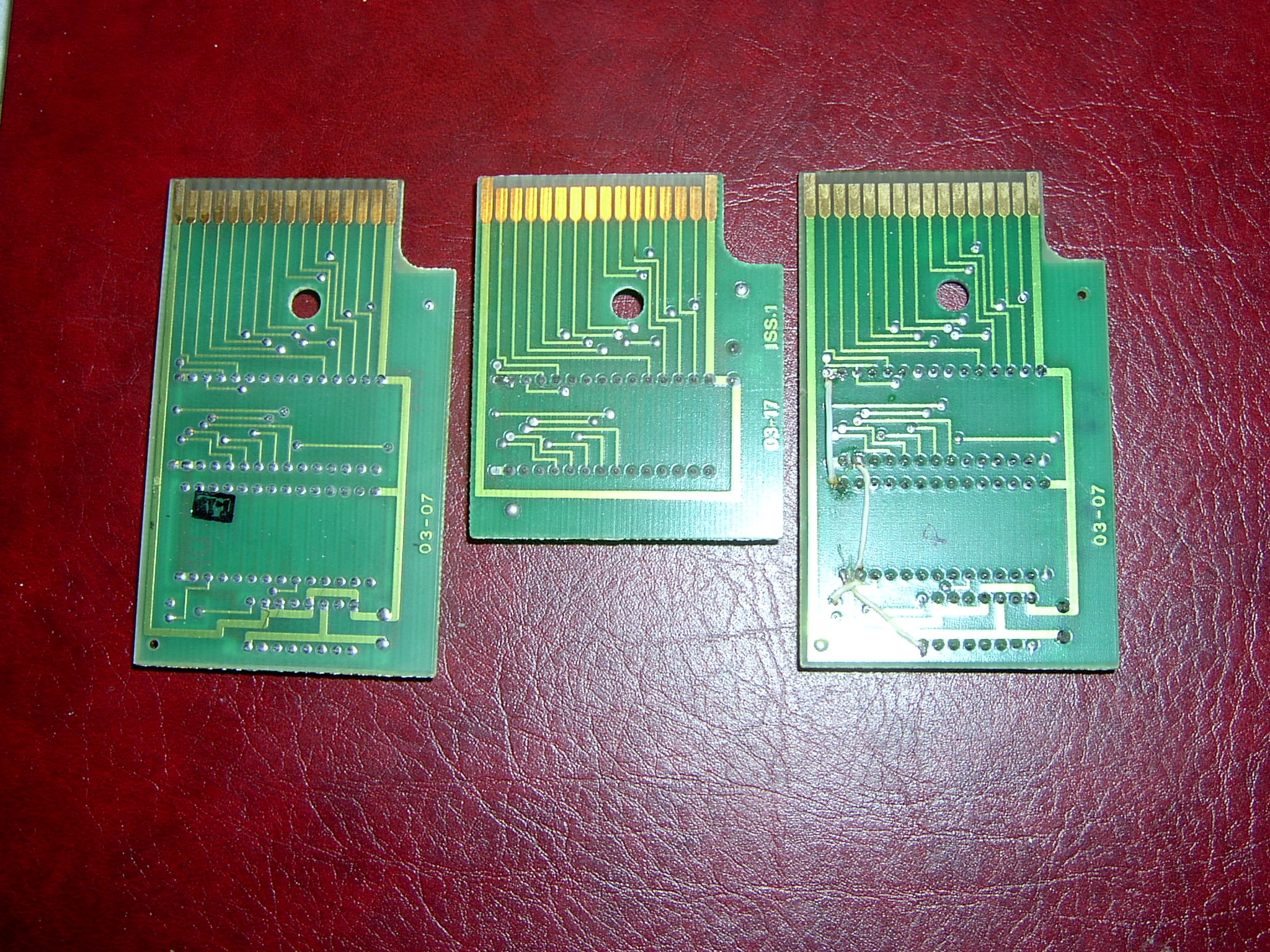

Cartridge-ok. Bal: 2x16-kb-os, ere-
deti IS-BASIC ROM-mal. Ez volt a
német gépekhez 1 BASIC ROM-mal
és 1 16k-s EPROM-mal amiben a
német bõvítés volt (BRD)
Középsõ, 1x32KB-os...
1.14 MB
  ... Ez volt az angol gépekhez egy
BASIC ROM-mal,ill. egy 32 KB-os
EPROM-mal némethez. A képen lé-
võ példány átalakítva 64KB-osra.
Jobb oldalon 2x64KB-osra ala-
kított példány.
480.15 KB

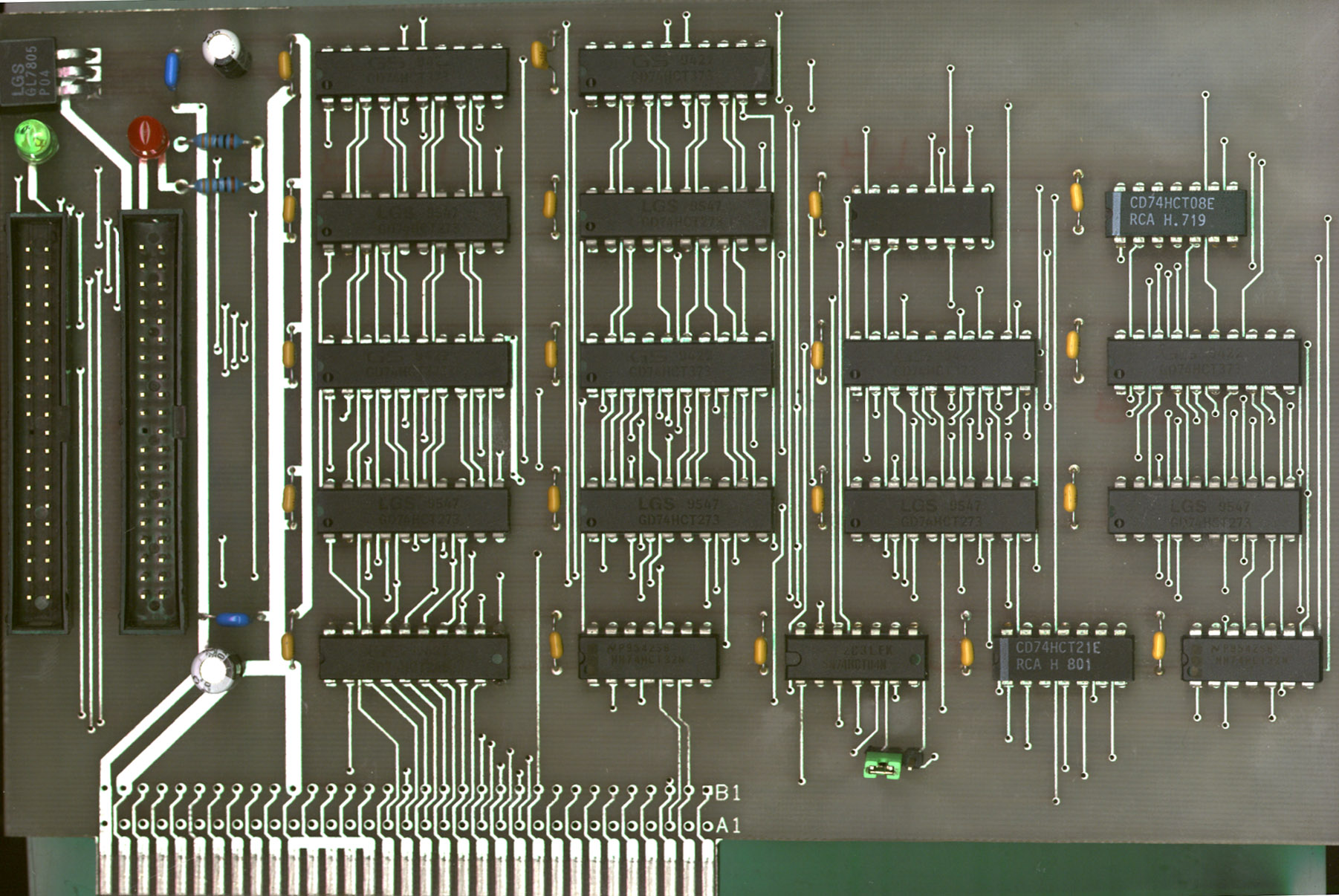

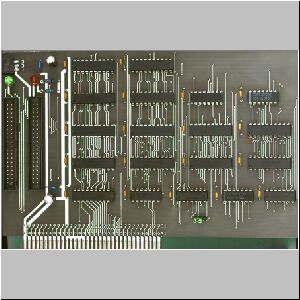

A Winchester-vezérlõ kártya.
Errõl ITT olvashattok többet! ;-)
